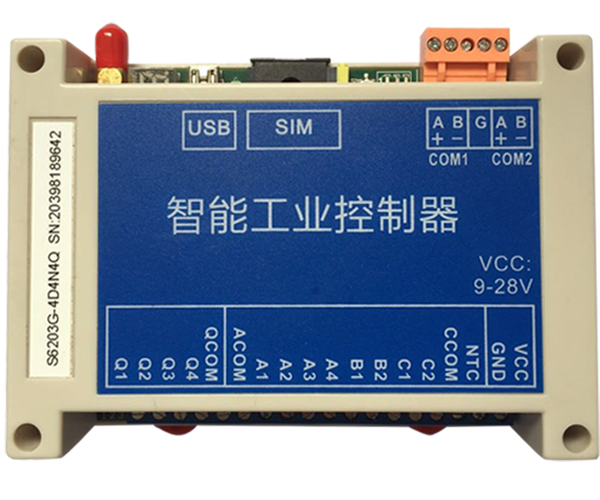

ZCJ300工业控制器

工业短信控制器，采用西门子原装工业级短信模块，严格按照工业标准设计，直接支持各种PLC，简单配置即可实现PLC的短信控制，短信报警，短信查询，远程催款等。同时智能工业控制器可以作为报警主机单独使用，根据本机自带的开关量和模拟量输入产生报警，联动输出。

二、产品特点

1、直接支持PLC通讯协议，在模块中指定寄存器地址和报警条件，即可完成报警配置，无需PLC编程。

2、定时控制：可实现年，月，日的周期定时，或者小时定时控制。例：每周一到周五，8:00-17:00,打开空调。

3、可以根据各种复杂逻辑表达式，控制继电器输出或修改PLC寄存器。例：输入1闭且输入2开时或温度>50度，输出继电器1闭合

4、可实现SIM卡余额定时发送或主动查询，报告已发短信条数。

5、可定时发送短信控制器状态，如信号强度，当前是否有报警，短信控制时，短信控制器会发送执行报告，确保执行完成。

6、可以拨打电话控制输出，或者修改通讯寄存器。

7、发生报警时，可以打电话给相关负责人并播放语音。

8、通讯能力强，支持MODBUS协议和西门子，三菱，欧姆各种PLC专用协议。可实现PLC的短信控制，短信维护，短信报警，短信催款等。

9、抗干扰性强，四层PCB，赛宝工业级认证。西门子原装工业级短信模块。4KV脉冲群抗干扰测试，8KV空气放电。可直接安装在含变频器，大功率设备的强电电柜。

三、基本参数

1、性能参数

处理器：工业级高性能嵌入式ARM处理器

通讯接口：RS485(2路光电隔离)，最高波特率57600。

短信接口：GSM 双频900/1800MHz，标配2米吸盘天线。

下载接口：Mini USB，用于配置报警条件。

数字输入：最多8路DC 9V-24V（光电隔离）或开关输入

数字输出：继电器输出（4路，触点容量5A），可作为遥控，跳闸，或告警。

温度测量：最多8路 测温，精度0.2度，测温范围（-30-100）。

报警提示：蜂鸣器

模拟量输入：最多8路 4-20mA 或0-10V，精度0.5%

2、电气规格

额定电压：DC24V

电压范围：DC9-28V

额定功率：<5W

绝缘电压：超过20MΩ　500VDC

抗干扰度：通过快速脉冲群4kV测试（对电源和通讯端子）静电测试：通过空气放电8 kV测试

3、支持PLC

西门子S7-200 PLC：PPI协议

西门子S7-300，400 PLC：MPI协议

三菱FX全系列PLC：通过485-BD支持FX1N,FX2N ,FX3U等PLC

三菱Q系列PLC：MELSEC通讯协议

欧姆龙系列PLC：HOSTLINK协议

台达系列PLC：台达协议

国产各类PLC：MODBUS协议

4、外形尺寸

长*宽*高：145x90x40 mm

安装方式：导轨安装或螺丝固定
